SP6530

一顆高性能的開關電源次級側同步整流控制電路

詳細介紹 文檔與工具 樣品及購買

       SP6530是一顆高性能的開關電源次級側同步整流控制電路。在低壓大電流開關電源應用中,輕松滿足6級能效,是理想的超低導通壓降整流器件的解決方案。芯片可支持高達150KHz的開關頻率應用,并且支持CCM / QR / DCM等開關電源工作模式應用,其極低導通壓降產生的損耗遠小于肖特基二極管的導通損耗,極大提高了系統的轉換效率,大幅降低了整流器件的溫度。高達1A的峰值電流驅動能力可確??焖匍_(kāi)通和關斷外部的大電流MOSFET器件,獲得優異的轉換效能,輸出電壓鉗位功能使得高供電電壓下柵極仍然安全可靠。

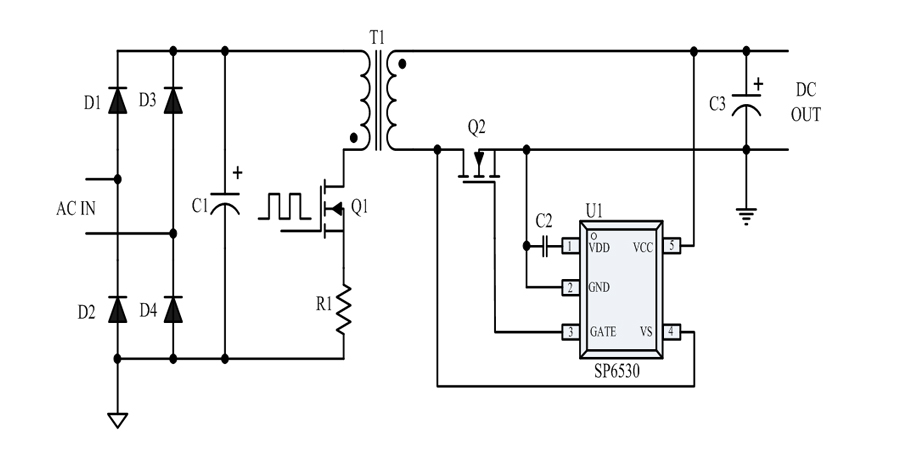

典型應用框圖

功能

 ● 支持開關電源CCM/QR/DCM模式

 ● 極佳的自供電同步整流應用,實現3.3V輸出

 ● VS采樣管腳高達150V耐壓

 ● 較傳統肖特基提升效率2~6%

 ● 靜態工作電流可低至600μA

 ● 支持開關電源頻率最高至150KHz

 ● SOT23-5封裝形式

應用

 ● 3.3V-20V快充電源應用

 ● 多口USB充電器

 ● 低壓大電流開關電源
